為了讓工業裝置如PLC,DCS實現元器件選擇和裝配、配線、標記、檢驗、維護維修等更加靈活的控制方案，快速布線端子板得以在工業領域得以全面應用。但是傳統的接線模式和以往的快速布線端子板總有一些問題，不能夠更優的滿足工業企業的需求。天拓四方作為專業的自動化控制與電氣傳動解決方案服務商，經過多年研究和實踐，推出了更加適合現代工業的集成快速布線端子板。

傳統接線模式和以往的快速端子板遇到的問題：
　　1、 無論是端子排還是繼電器，都有大量的線路接點，配線過程復雜、工期長、故障率高。?
　　2、 不同的控制儀表信號形式的不同導致配線方式有區別，如需要配電的變送儀表要從配電裝置上引入電源線，回路供電變送器直接接到輸入側，有的是電壓信號或電流信號，離開圖紙很難搞清線路走向?

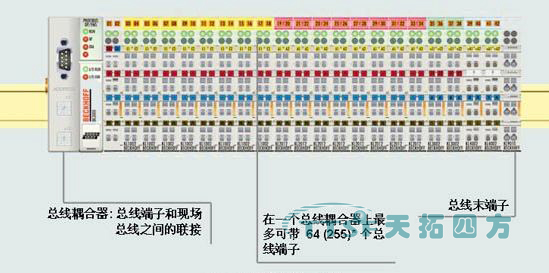

　　3、 目前市場上的配DCS和PLC模塊使用的分線器和繼電器模組功能普遍比較簡單，需要外配大量的引線，如圖3所示，而干接點輸出的模組為解決接點型式（常開常閉）的不確定性，普遍把兩種觸點同時引出，占用了寶貴的機柜空間。而模擬信號均采用分線器形式引入模板，其作用僅僅是分線而已。

如圖3

　　4、 由于目前DCS/PLC等自動化系統大量采用回路供電形式，變送儀表沒有外配電源分配裝置，停表拆表問題難以解決，日常維修中一般采用拆線辦法停電，除了不方便外還容易接觸到其它帶電接點或在恢復時錯接。?
　　5、 維修過程中檢測電流信號必須采用拆線串電流表方式，中斷了正常的測量過程，如果回路處在自動狀態，極易造成誤動作出現生產事故。?
　　6、 普通螺釘式端子易受安裝人員個人習慣影響沒有壓緊導致接觸不良。?
　　7、 許多裝置是公用電源保險，易因為個別故障導致多回路停電，單回路加保護時一般采用保險端子也增加了接點數量。?
　　8、 大量的配電開關。?
　　9、 板卡和模塊外供電需要專門配線。

?

天拓四方快速布線端子板實現在接線模式上飛躍

全系列模塊化結構：將控制柜內接線附件設計成模塊化結構的系列產品，包括信號輸入輸出、電源分配等，采用標準的安裝尺寸，元器件透明化布置，指示一目了然，既美觀又快捷。
功能全面：兼有信號隔離和驅動、本安保護、回路供電、卡件供電、信號指示、報警指示、回路保護、電源保護、信號轉接等多項功能，全面提升配線質量。
簡化設計和布線：采用板上跳線的形式解決了外部設備與系統卡件接線的差異化和復雜化問題。信號傳輸和供電巧妙有機的融合在一起，同一個卡件可以接駁不同類型的儀表和信號，只需改變板上跳線，減少了線路節點。
盤內施工圖紙簡化為簡單表格，降低了復雜線路對圖紙的依賴性，徹底簡化了施工圖紙設計和盤內布線過程。
省略端子排：外部接線端配備的拔插式接線端子塊可方便端子維修，更換端子板可不拆除接線。彈簧端子坑具有接線快捷、壓接可靠、故障率低的特點。1-2.5mm2 導線可直接接駁端子板，不必再專門配備接線端子排。內部接線端采用專用接口，使用特制電纜與PLC 或DCS快速插接。
全方位保護、不拆線停表、省略配電開關、避免誤操作：各信號回路均配備了拔插方便的保險以提供全方位的安全保障，用戶不必再為外部設備單獨配備配電開關和保險端子。特別解決了DCS及PLC系統外圍儀表停表的問題，檢修，拆除外部設備只要拔下保險二不必拆線，既快捷高效又安全可靠防止錯接。電源回路采用過壓、過流、反接保護措施，確保系統設備安全運行。
LED指示、不拆線測電流，方便維護維修：電源回路和信號賄賂均配備全方位的LED信號指示及保險熔斷報警，配合巧妙的不拆線測量信號電流技術，測量信號電流只要將電流表表筆插入測試孔即可，整個測量過程設備不斷電、不影響正常測控過程，為維護工作提供了極大方便。
快速裝配：使用本公司設計的帶標準模數孔的專用安裝背板，可以?huà)侀_(kāi)鉆孔工具，只需一把螺絲刀就能完成柜內電器元件的安裝。

?

天拓四方快速布線端子板適應現代工業的集成快速布線端子板
??
天拓四方快速接線端子板就是根據這些需求應運而生的一種產品，它推出一種全新的控制柜裝配概念。天拓四方利用領先的技術、貼心的設計、精心的選材幫助客戶實現高效、安全、經濟、美觀的生產過程。告別傳統的接線模式，遠離密密麻麻的電氣元件、塞滿線槽的配線以及繁瑣的工序，徹底解決傳統接線方式占空間大、導線多而雜亂、連接費時費力、出錯不容易檢修等問題。

經過了多年的技術實踐和累計，天拓四方組建了一支專業并具有開拓創(chuàng )新精神的資深自動化及傳動技術服務團隊，為客戶實現數字化工廠智能制造提供有力支持。
