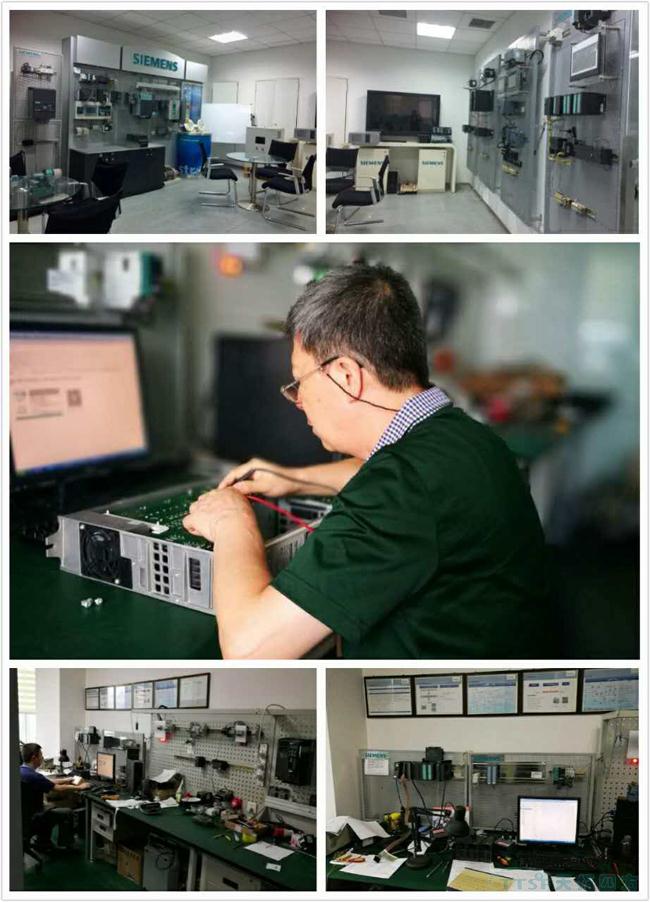

? ?走進天拓四方西門子官方維修中心，映入眼簾的是一排排固定在展架上的各種樣機、正在等待維修的西門子產品和一件件維修小工具井然有序的擺放在維修室內。此時，一個專注的背影吸引了我的注意，遠遠看去嚴謹且專注。這就是我們今天采訪的主角：天拓四方維修部?jì)?yōu)質維修師——劉師傅。遠遠看去，劉師傅帶著那個年代特有的質樸和技術人員的嚴謹，一副不茍言笑的模樣，但是當談到他熟悉的直流調速維修等西門子產品維修工作，像換了一個人，整個人精神煥發，一路侃侃而談。
?
?
????? 劉師傅說：記得很清楚，從1980年，他就開始從事傳動產品的維修工作，至今已經將近30個年頭了，幾乎見證了中國傳動的發展過程，1980年到現在中國在電氣方面也是翻天覆地的變化。今天我們就跟著劉師傅，一起見證西門子直流調速系統的時代變革！
?????? 直流電機的出現已經很早了，特點就是只要改變了電樞電壓就改變了速度，在當時是一種先進的速度控制方案。
更初的調速方案很多，例如：

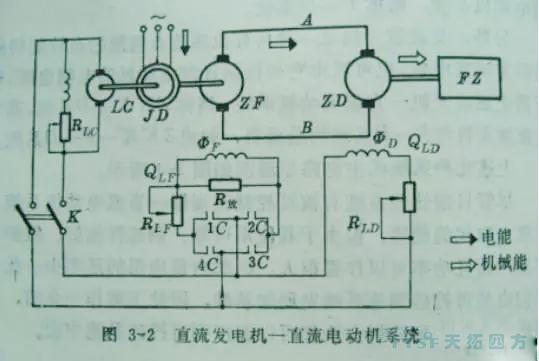

一、直流發電機-直流電動機【F-D】系統。
改變發電機的勵磁就改變了發電機的輸出電壓--改變了直流電機的電壓【轉速】。
?
?

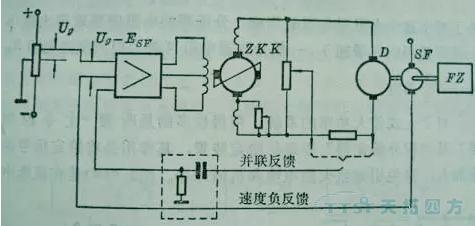

二、交磁放大機--直流電機【ZKK-D】系統。
用一個很小毫安極的電流控制交磁放大機，使它輸出一個較大的勵磁電壓給直流電動機控制直流電機的轉速。
?
?
?????? 這兩種是當時比較成熟的方案，優點是幾乎沒有電子元器件，所以故障率很低，抗過載能力很強，平時的維保就是清灰，檢查電刷磨損，有故障也很好排除，但調試時比較麻煩，耗時較長。當然也會(huì )有一些不足，就是調速范圍小，大約在40左右，因為有原動機所以噪音大，原動機風機引起的粉塵大，不節能，耗電多，現在在國內仍有一定的數量在工作。
?

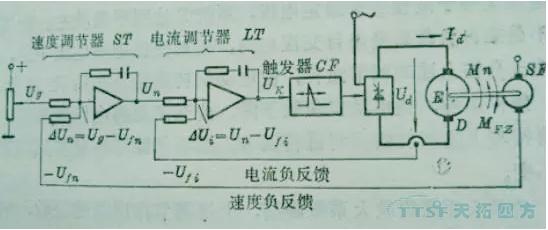

三、可控硅整流橋--直流電動機【SCR-D】系統
?????? 這個系統的出現是直流調速的一個飛躍，調速性能優良，直到今日仍在使用，只不過后期是數字化的直流調速，早期是模擬電路組成。
?
?
??????? 早期的西門子直流調速較優秀的模擬系統有SIMOREG--V5系統，由模擬電路和數字門電路及可控硅組成，因為有線路圖可以清晰的看到信號的來龍去脈，對傳動的控制過程看的很清晰，由于采用的是標準的集成電路和電子元器件，只要PCB板不壞，幾乎任何故障都可以維修。
??????? 但任何事情都不是更優的，SIMOREG--V5系統也有一些自己的不足。SIMOREG--V5系統所有的參數是用各自的電位器調試，還有大量的參數是在電子線路設計時就固定了，要改就要更換元器件的數值，且電子元器件離散性較大，在這一臺的經驗值到另一臺可能就不靈了，沒有類似后期數字直流調速器的只讀參數，要想知道數值就要自己去測量，無法構成通訊控制，用了大量的電子元器件，所以故障診斷需要較強的數電模電基礎，還要建立清晰的傳動調速系統的概念。?
隨著微處理器在工業上的大量應用，西門子推出了6RA系列的直流數字控制器，其中更早的有6RA23，想必大家還有些印象
6RA23直流調速器
????? 6RA23直流調速器引入了微處理器技術，以軟件的方式實現雙閉環的功能，出現了近140個參數，有了診斷參數。徹底改變了模擬調速器改參數調電位器的弊端，在診斷參數中可看到一些原來需要測量才能知道的數值，方便維修調試。但還是無法用通訊的方式控制直流調速器。美中不足它是對環境溫度有要求，不然會(huì )出現故障，電路板也怕金屬粉塵，潮濕的氣體，腐蝕性的氣體。
????? 對原來維修模擬調速電路裝置的維修人員，對電路板上突然出現的微處理器，會(huì )有云里霧里的感覺，加強單片機技術的學習可度過這一難關，定制微處理器的出現，使電路板的維修有些故障幾乎是不可修了。
?????? 繼6RA23之后，西門子又接連推出6RA24、6RA27、6RA28、6RA70、6RA80等型號。下面我們就一起看看那些我們曾經熟悉的記憶。
6RA24直流調速器
??? 6RA24直流調速器，有了上位機通訊控制的功能，P參數接近1000個，功能大幅度增加，是一個較成熟的調速器，其優勢于6RA23基本類似。
?
6RA27直流調速器
6RA27系列，全數字化晶閘管直流調速裝置，用于各種機械的傳動控制，容量 30A-1200A
?
6RA28直流調速器
帶微處理器的整流器6RA28,可用于直流變速傳動，其功率范圍12.6kW-252kW,O B6C全控三相格式線路和（B6）A（B6）C反并聯無環流線路
?
6RA70直流調速器
??? 6RA70是市場存有量更大的控制器，現在仍然大量使用。
?
??
西門子更新一代直流調速系統：6RA80，閃亮登場
???????西門子直流調速系統是對直流電機的速度和轉矩控制，直到今日仍然還在頑強的存在，6RA80作為西門子更新的直流調速系統，備受客戶喜愛，常年屬于熱銷產品，在幾十年的發展中已近更優，直至現在，大功率電機的速度轉矩控制中交流伺服仍然很難取代它。
